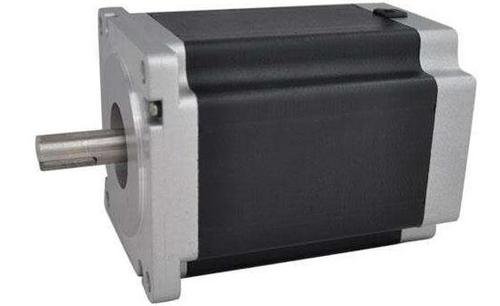

步進電機是一種將電脈沖信號轉換成相應角位移或線位移的電動機。其主要參數包括以下幾個方面：

　　固定步距角：步進電機在接收到一個電流脈沖之后所轉動的角度。這個角度與步進電機的驅動部分有聯系。具體的計算公式涉及步距角α、電機相數m、轉子齒數Z以及細分系數K。不同的步進電機相數會導致不同的步距角，例如二相步進電機的步距角為0.9度/1.8度，三相步進電機的步距角是0.75度/1.5度，五相步進電機的步距角為0.36度/0.72度。

　　相數：步進電機的相數主要與其內部的線圈組數有關，常見的有五相、四相、三相以及兩相的步進電機。

　　啟動轉矩和保持轉矩：?jiǎn)?dòng)轉矩是步進電機在沒有通電時，定子使轉子鎖定不動的轉矩;而保持轉矩是在通電后，且步進電機沒有發生轉動時，定子使轉子保持不轉的力矩。

　　步距誤差：反映了步進電動機角位移的精度。國產步進電動機的步距誤差一般在±10′～±30′范圍內，精度較高的步進電動機可達±2′～±5′。

　　最大靜轉矩：指步進電動機在某相始終通電而處于靜止不動狀態時，所能承受的最大外加轉矩，亦即所能輸出的最大電磁轉矩。

　　最大相電壓和最大相電流：分別指步進電動機每相繞組所允許施加的最大電源電壓和流過的最大電流。

　　啟動矩頻特性和啟動慣頻特性：這兩個參數與步進電機在不同負載條件下的啟動性能有關。啟動矩頻特性描述了步進電機在有外加負載轉矩時，不失步地正常啟動所能接受的最大階躍輸入脈沖頻率與負載轉矩的關系;而啟動慣頻特性則描述了步進電機帶動純慣性負載啟動時，啟動頻率與轉動慣量之間的關系。

　　運行矩頻特性：描述了步進電機運行時，輸出轉矩與輸入脈沖頻率的關系。
