工業機械手是模仿人手的動作，代替人手按照設定的程序、軌跡和要求進行抓取、搬運工件或操作工具的機電一體化自動化設備。

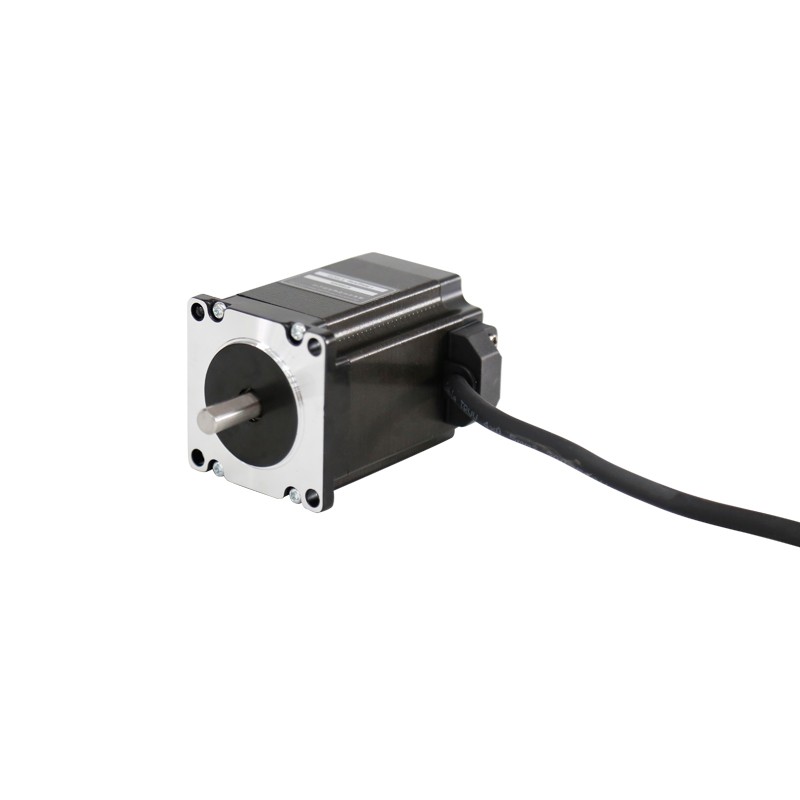

步進電機是將脈沖信號轉換為線性位移或角位移的執行器。步進電機的輸出位移與輸入脈沖數成正比，其速度與單位時間內輸入脈沖數（即脈沖頻率）成正比，其轉向與分配給每個脈沖的相序有關步進電機的相繞組。 .因此，只要通電指令脈沖的數量和頻率以及電機繞組的相序，就可以控制步進電機的輸出位移、速度和方向。步進電機具有良好的控制性能，其啟動、停止、反轉等任何運行方式的改變都可以在幾個脈沖內完成，并且可以獲得很高的控制精度，因此得到了廣泛的應用。

在控制系統中，利用PLC產生控制脈沖，通過PLC編程輸出一定數量的方波脈沖，控制步進電機的轉角進而控制伺服機構的進給量，同時控制脈沖頻率通過編程控制伺服機構的進給速度。環形脈沖分配器將可編程控制器輸出的控制脈沖按照步進電機的上電順序分配給相應的繞組。

環脈沖分配器可分為軟件環分配器和硬件環分配器。軟件環分配器，即PLC利用軟件編程依次輸出信號。對于功率步進電機，需要幾十到幾百伏的驅動能力，所以要使用驅動器來放大輸出脈沖。用PLC控制三相步進電機的方法簡單、容易、可靠。
