假設轉子均為PM型或HB型，根據定子分別配備兩相、三相、五相對應的轉子。定子采用不產生不平衡電磁力的主極數最少的結構，即兩相為四主極，三主極。當相為三主極，第五相為五主極時，結構中會產生不平衡的電磁力，除特殊用途外，不采用上述結構。

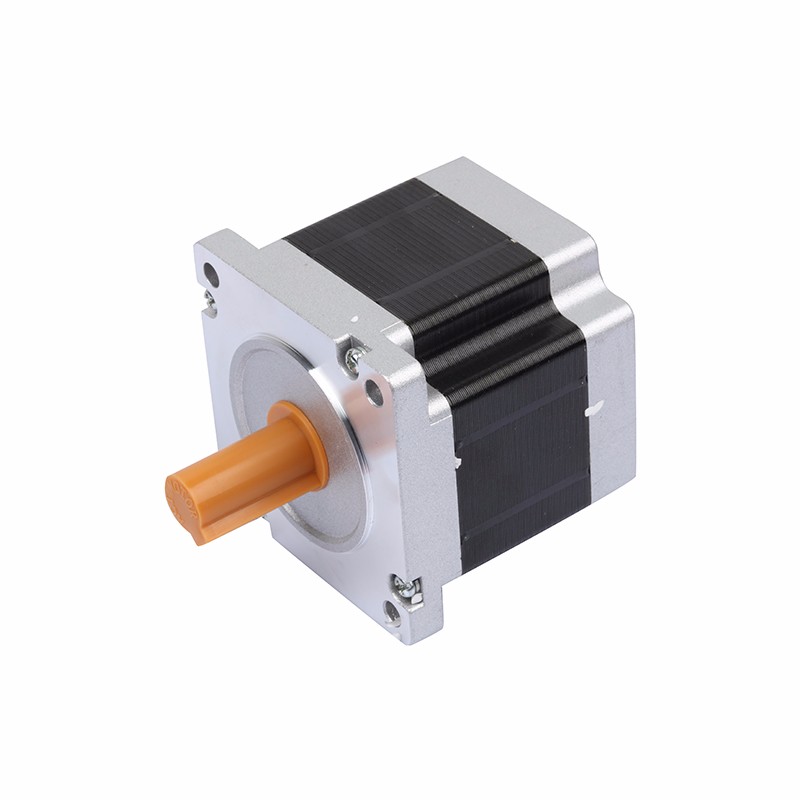

步進電機相數及驅動電路

另一方面，用于雙極線圈的步進電機驅動電路，由于繞組采用Y或△接法，功率管數量為兩相8個，五相10個，三相三相。按照法律規定，3個出線口的驅動只需要6根功率管就足夠了。因此，考慮到電機和驅動器的一體化，三相步進電機具有簡單結構和最低的制造成本。

從定子相的奇偶數來看，奇數情況下驅動電路中開關功率管的數量比偶數情況下少。例如，三相步進電機的驅動功率管比兩相步進電機少。與兩相步進電機相比，三相步進電機電機在轉子齒數相同的情況下具有分辨率提高1.5倍、振動更低的優點。
