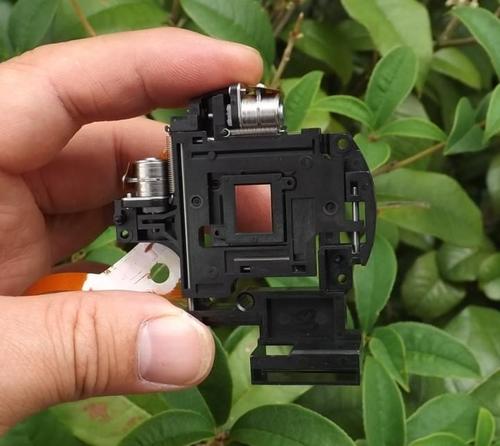

步進電機常用的驅動方式是全電壓驅動，即在電機移步與鎖步時都加載額定電壓。為了避免電機過流及改良驅動特性，需加限流電阻。由于步進電機鎖步時，限流電阻要消耗掉大量的功率，故限流電阻要有較大的功率容量，并且開關管也要有較高的負載能力。

　　步進電機的另一種驅動方式是高低壓驅動，即在電機移步時，加額定或超過額定值的電壓，以便在較大的電流驅動下，使電機快速移步;而在鎖步時，則加低于額定值的電壓，只讓電機繞組流過鎖步所需的電流值。這樣，既可以減少限流電阻的功率消耗，又可以提升電機的運行速度，但這種驅動方式的電路要復雜一些。

　　驅動脈沖的分配可以使用硬件方法，即用脈沖分配器實現。步進電機是將電脈沖信號轉變?yōu)榻俏灰苹蚓€位移的開環控制電機，是現代數字程序控制系統中的主要執行元件，應用極為廣泛。在非超載的情況下，電機的轉速、停止的位置只取決于脈沖信號的頻率和脈沖數，而不受負載變化的影響，當步進驅動器接收到一個脈沖信號，它就驅動步進電機按設定的方向轉動一個固定的角度，稱為“步距角”，它的旋轉是以固定的角度一步一步運行的?？梢酝ㄟ^控制脈沖個數來控制角位移量，從而達到準確定位的目的;同時可以通過控制脈沖頻率來控制電機轉動的速度和加速度，從而達到調速的目的。步進電機驅動為了進一步提高驅動系統的高頻響應，可采用升頻升壓功率驅動接口。這種接口對繞組提供的電壓與電機的運行頻率成線性關系。它的主回路實際上是一個開關穩壓電源，利用頻率-電壓變換器，將驅動脈沖的頻率轉換成直流電平，并用此電平去控制開關穩壓電源的輸入，這就構成了具有頻率反饋的功率驅動接口。現在，脈沖分配器已經標準化、芯片化，市場上可以買到。但硬件方法結構復雜，成本也較高。

　　步進馬達控制(包括控制脈沖的產生和分配)也可以使用軟件方法，即用單片機實現，這樣既簡化了電路，也降低了成本。步進電機驅動步進電機不能直接接到工頻交流或直流電源上工作，而必須使用專用的驅動器，如圖所示，它由脈沖發生控制單元、功率驅動單元、保護單元等組成。圖中點劃線所包圍的二個單元可以用微機控制來實現。使用單片機以軟件方式驅動步進電機，不但可以通過編程方法，在一定范圍內自由設定步進電機的轉速、往返轉動的角度以及轉動次數等，而且還可以方便靈活地控制步進電機的運行狀態，以滿足不同用戶的要求。因此，常把單片機步進電機控制電路稱之為可編程步進電機控制驅動器。
