線性模組皮帶型的主要主要組成配件有：

　　直線導軌：是用來支撐和引導運動部件，按給定的方向做往復直線運動。且可以承擔一定的扭矩，可在高負載的情況下實現高精度的直線運動。直線導軌主要用在自動化機械上比較多,像德國進口的機床,折彎機,激光焊接機等等,當然直線導軌和直線軸是配套用的。

　　同步帶：是以鋼絲繩或玻璃纖維為強力層，外覆以聚氨酯或氯丁橡膠的環形帶，帶的內周制成齒狀，使其與齒形帶輪嚙合。在皮帶型線性模組中主要是起到咬合驅動的作用，是皮帶型驅動線性模組中關鍵部件。對軸作用力小，結構緊湊，耐油，耐磨性好，抗老化性能好。

　　鋁合金型材：線性模組皮帶型主要的外觀材料，應用最廣泛的一類有色金屬結構材料。在皮帶型線性模組的高速運轉中有非常好的剛度、耐高溫性的特質。

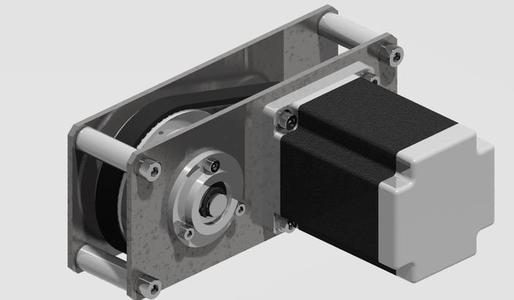

　　同步輪：是線性模組驅動中重要的一個轉化端口，電機在通電旋轉以后，同步輪是直接轉化驅動同步帶運作的一個部件。同步輪一般由材料45#鋼,鋁合金,銅，尼龍等材料加工而成。傳動準確，工作時無滑動，具有恒定的傳動比。

　　電機：電機是不過線性模組那種結構方式下都必須要搭配的一個組件，用于驅動線性模組的正常工作。

　　光電開關：是光電接近開關的簡稱，它是利用被檢測物對光束的遮擋或反射，由同步回路接通電路，從而檢測物體的有無。光電開關是傳感器的一種，它把發射端和接收端之間光的強弱變化轉化為電流的變化以達到探測的目的。
