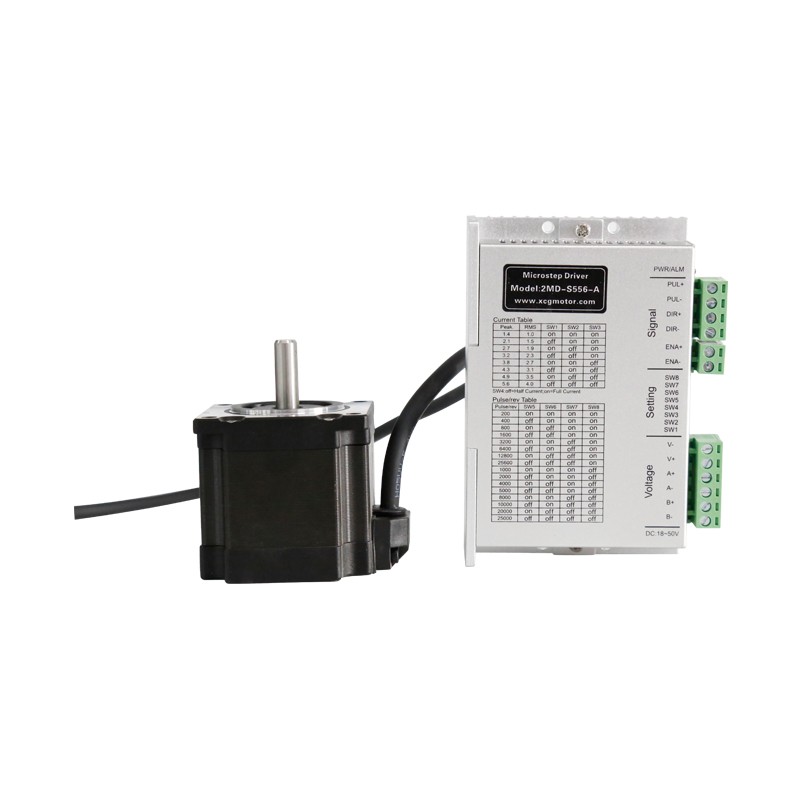

步進電機驅動器實現驅動控制的步驟方法及應用過程

進給脈沖→脈沖混合電路→加減脈沖分配電路→加減速電路→環形分配器→功率放大器→步進電機繞組。

1、脈沖混合電路將脈沖進給、手動回原點、誤差補償?shù)然旌铣烧?fù)脈沖進給信號；

2、加減脈沖分配電路將同時存在的正負脈沖合成為單向進給脈沖；

3、加減速電路將脈沖調整為符合步進電機加減速特性的脈沖，頻率變化要穩定，加減速有一定的時間常數；

4、環形分配器將通過的脈沖轉換成電平信號，控制步進電機定子繞組的通斷；

5、功放環分配輸出裝置輸出的毫安級電流用于功率放大，一般由前置放大器和功放組成。

步進電機是一種開環控制元件，可將電脈沖信號轉換為角位移或線性位移。在非過載情況下，電機的轉速和停止位置只取決于脈沖信號的頻率和脈沖數，不受負載變化的影響，即給電機加一個脈沖信號，電機轉動一個步距角。這種線性關系的存在，再加上步進電機只有周期性誤差，沒有累積誤差。它使得在速度和位置等控制領域使用步進電機進行控制變得非常簡單。
