三相混合式步進電機一般把三相繞組連接成星形或者三角形，按照電路基本定理，三相電流之和為零。所以通常只需產生兩相繞組的給定信號，第三相繞組的給定信號可由其它兩相求得。同樣，只需要對相應兩相繞組的實際電流進行采樣，第三相繞組的實際電流可根據式求得。即IU+IV+IW=0。

　　三相混合式多細分步進電機驅動器，系統采用電流跟蹤和脈寬調制技術，使電機的相電流為相位相差120°的正弦波，功率驅動電路采用六只MOS管。

　　因為三相混合式步進電機比二相步進電機有更好的低速平穩性及輸出力矩，所以三相混合式步進電機比二相步進電機有更好應用前景。傳統的三相混合式步進電機控制方法都是以硬件比較器完成。

　　三相混合式步進電機的工作原理十分類似于交流永磁同步步進電機。其轉子上所用永磁磁鐵同樣是具有高磁密特性的稀土永磁材料，所以在轉子上產生的感應電流對轉子磁場的影響可忽略不計。

　　在結構上，它相當于一種多極對數的交流永磁同步電機。由于輸入是三相正弦電流，因此產生的空間磁場呈圓形分布，而且可以用永磁式同步電機的結構分析三相混合式步進電機的轉矩特性。為便于分析，可做如下假設：

　　a.電機定子三相繞組完全對稱;

　　b.磁飽和、渦流及鐵心損耗忽略不計;

　　c.激磁電流無動態響應過程。

　　步進電機的運行性能與它的驅動器有密切的聯系，可以通過驅動技術的改進來克服步進電機的缺點。相對于其他的驅動方式，細分驅動方式不僅可以減小步進電機的步距角，提高分辨率，而且可以減少或消除低頻振動，使電機運行更加平穩均勻?？傮w來說，細分驅動的控制效果最好。

推薦閱讀

步進電機

步進電機

步進電機

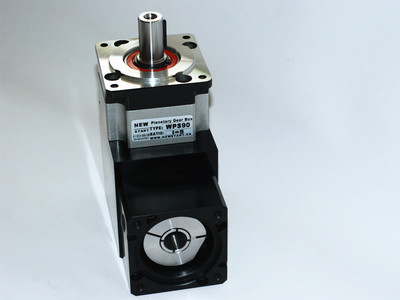

行星減速機
